BOC
BOC1000
BOC1005-1010
BOC3000
BOC1000
BOC1000 consente una connessione diretta su barre preforate con passo 25 mm. Il blocco ripartitore in ottone consente il fissaggio su barre di qualsiasi spessore.
* unità ripartitore 8 uscite
Le viti M8 sono da serrare con una coppia pari a 6 Nm. Viti non incluse.
Le viti M8 sono da serrare con una coppia pari a 6 Nm. Viti non incluse.
← | → | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Codice | Riferimento | A (mm) | B (mm) | C1 (mm) | |||||||||||
| + | BOC1000 | BOC RIP 8 * | 50 | 30 | 22 | ||||||||||
Specifiche: |
|||||||||||||||
BOC1005-1010
BOC1005 e BOC1010 consentono una connessione diretta su barre preforate, filettate o piene, con due diverse configurazioni di installazione.
Questi blocchi ripartitori in ottone possono essere fissati su barre di spessore 5 o 10 mm.
** unità ripartitore 8 uscite + unità di connessione su barre sp. 5mm
*** unità ripartitore 8 uscite + unità di connessione su barre sp. 10mm
*** unità ripartitore 8 uscite + unità di connessione su barre sp. 10mm
Le viti M8 sono da serrare con una coppia pari a 6 Nm. Le viti M10 sono da serrare con una coppia pari a 10 Nm. Viteria inclusa.
← | → | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Codice | Riferimento | A (mm) | B (mm) | C (mm) | C1 (mm) | D (mm) | ||||||||
| + | BOC1005 | BOC KIT 8 - 5 ** | 50 | 30 | 37 | 22 | 5 | |||||||
Specifiche: |
||||||||||||||
| + | BOC1010 | BOC KIT 8 - 10 *** | 50 | 30 | 52 | 22 | 10 | |||||||
Specifiche: |
||||||||||||||

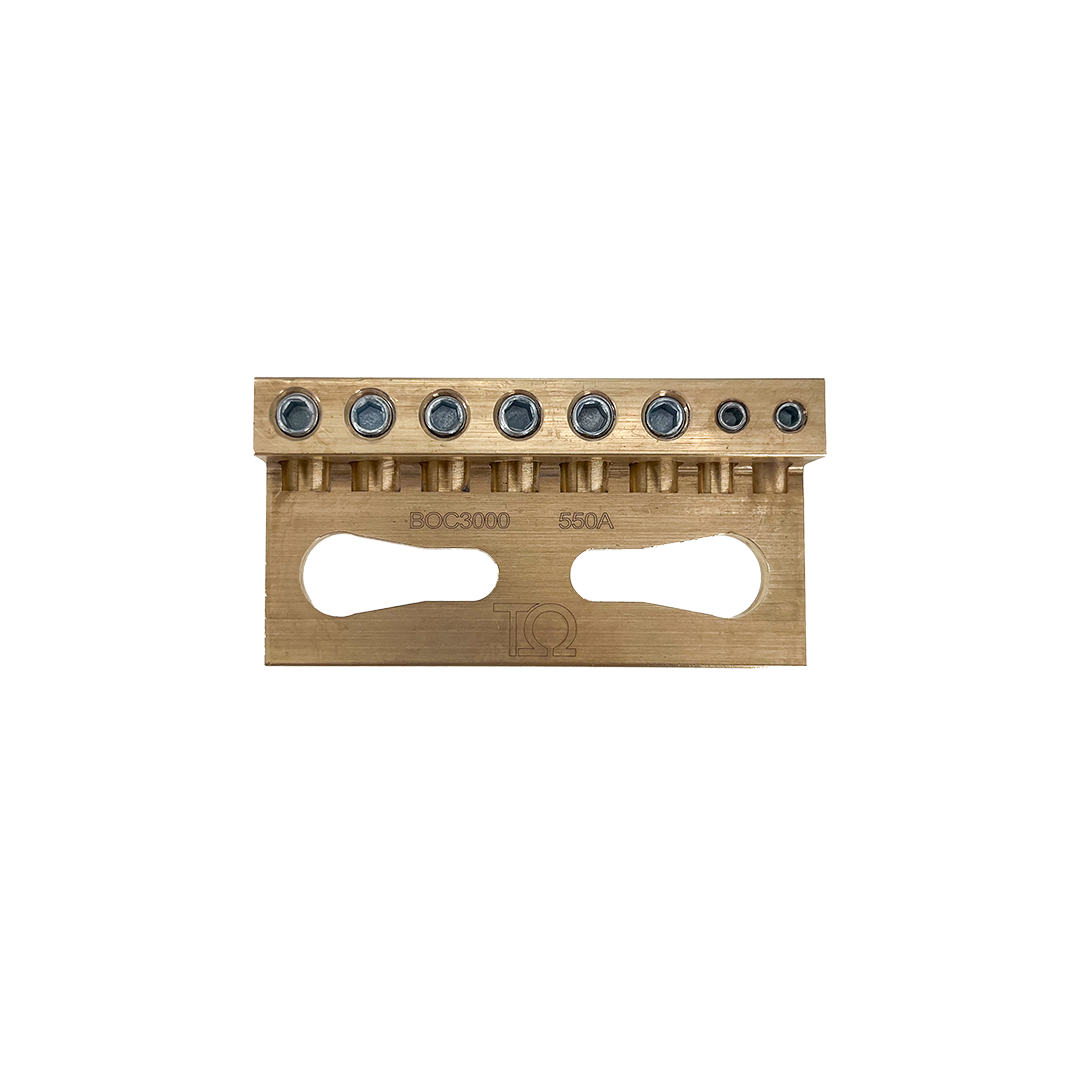

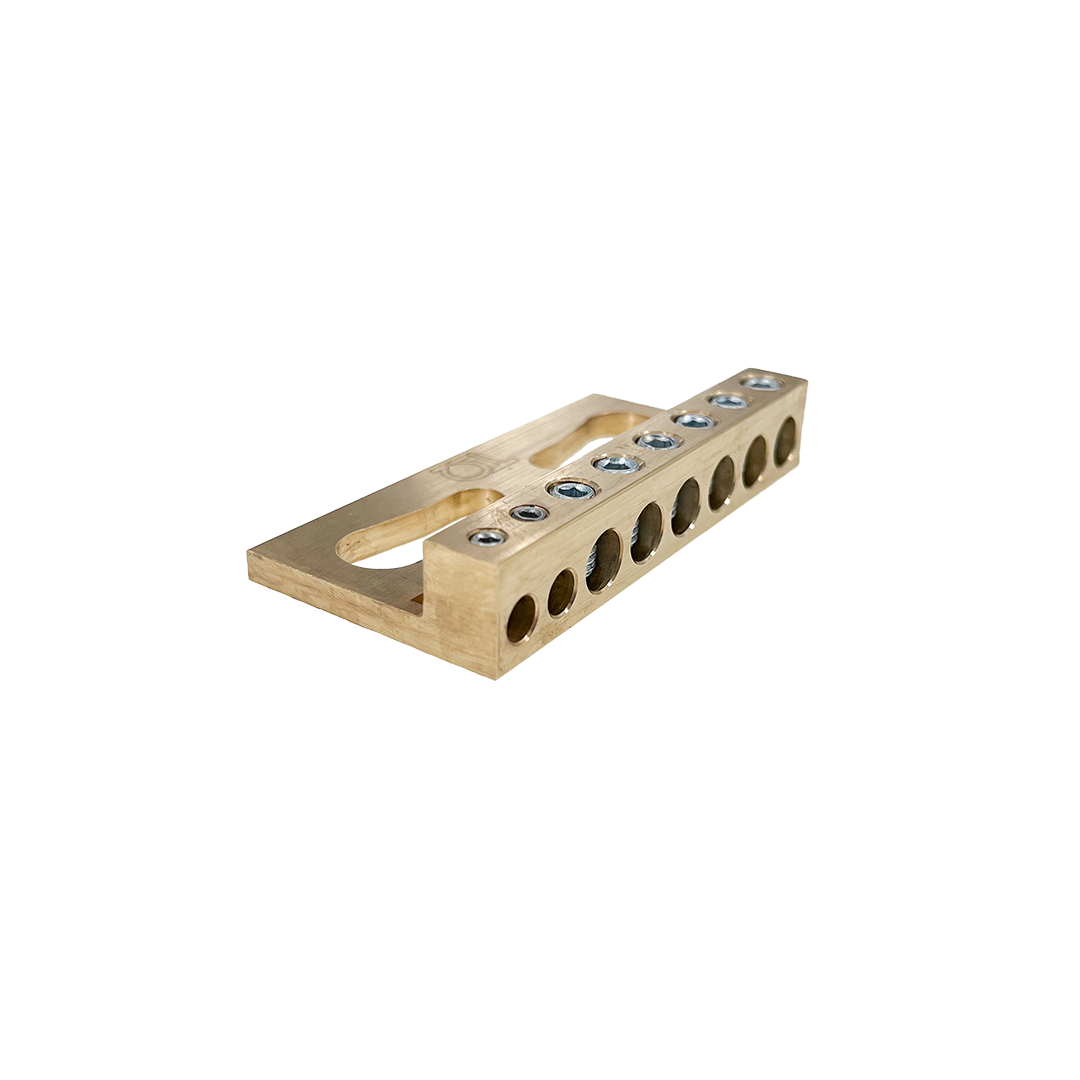

BOC3000
Caratteristiche Tecniche
I blocchi ripartitori sono realizzati in ottone.
Grani M6 e M4 inclusi.
VANTAGGI

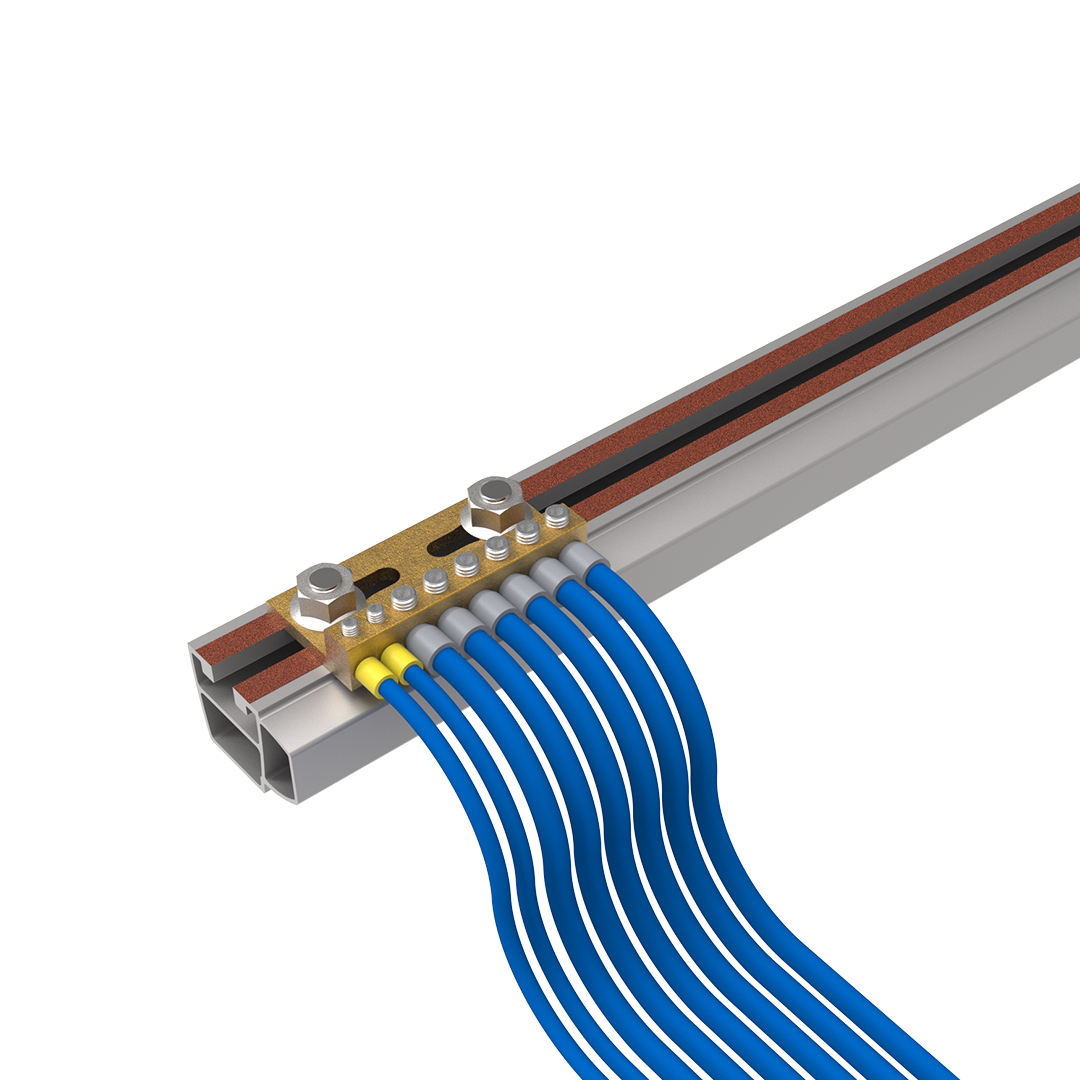

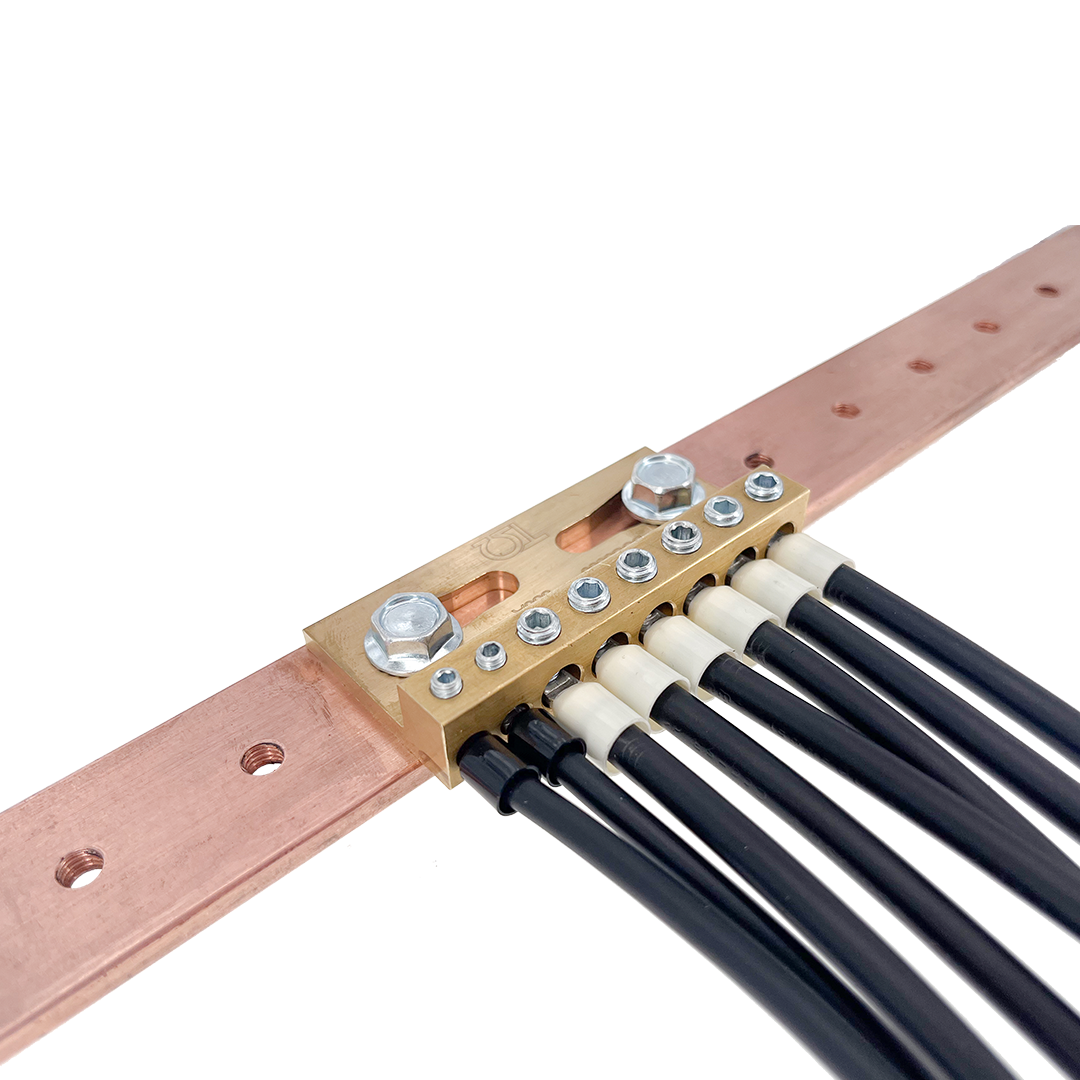

- Installazione rapida e universale con un unico prodotto su barre filettate o preforate di diverse tipologie.
- Design ottimizzato per massimizzare superficie di contatto su barre profilate.
- Asole adatte per il fissaggio diretto con viti M5, M6, M8 e M10.
- Inserimento guidato dei cavi con battuta di arresto per garantire certezza della connessione.
- 8 uscite con o senza terminale fino ad un massimo di 550 A totali.
- Soluzione compatta e dall’ingombro minimo, anche in altezza.
- Differenziazione tra due range di sezioni di cavi per adattarsi alle diverse applicazioni.
← | → | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

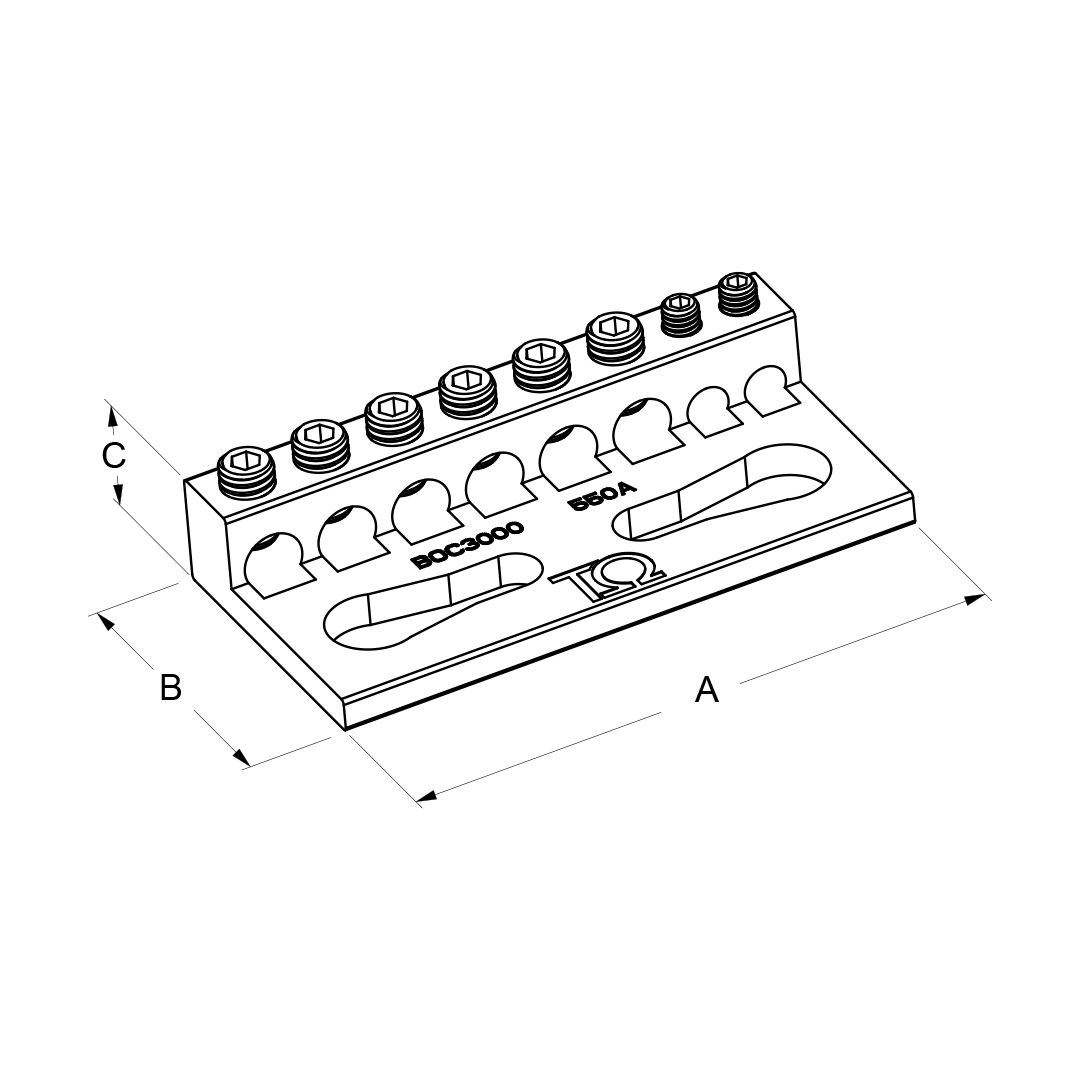

| Codice | Riferimento | A (mm) | B (mm) | C (mm) | |||||||||
| + | BOC3000 | BOC-8X-550 | 69.5 | 35 | 13 | ||||||||
Specifiche: |
|||||||||||||
